变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。由整流、滤波、逆变、制动单元、驱动单元、检测单元等单元组成。

变频器的分类及控制方式

按照其供电电压可以分为低压变频器、中压变频器和高压变频器。低压变频器国内常见的有单相220 V变频器、三相220 V变频器、三相380 V变频器，中压变频器常见有500V、660V和1140V变压器，高压变频器常见有6kV、10kV变压器，控制方式一般是按高低——高变频器或高——高变频器方式进行变换的。

按直流电源的性质分为：电流型变频器和电压型变频器。

按供电电源的相数分为：单相输入变频器和三相输入变频器。

 变频器的选型

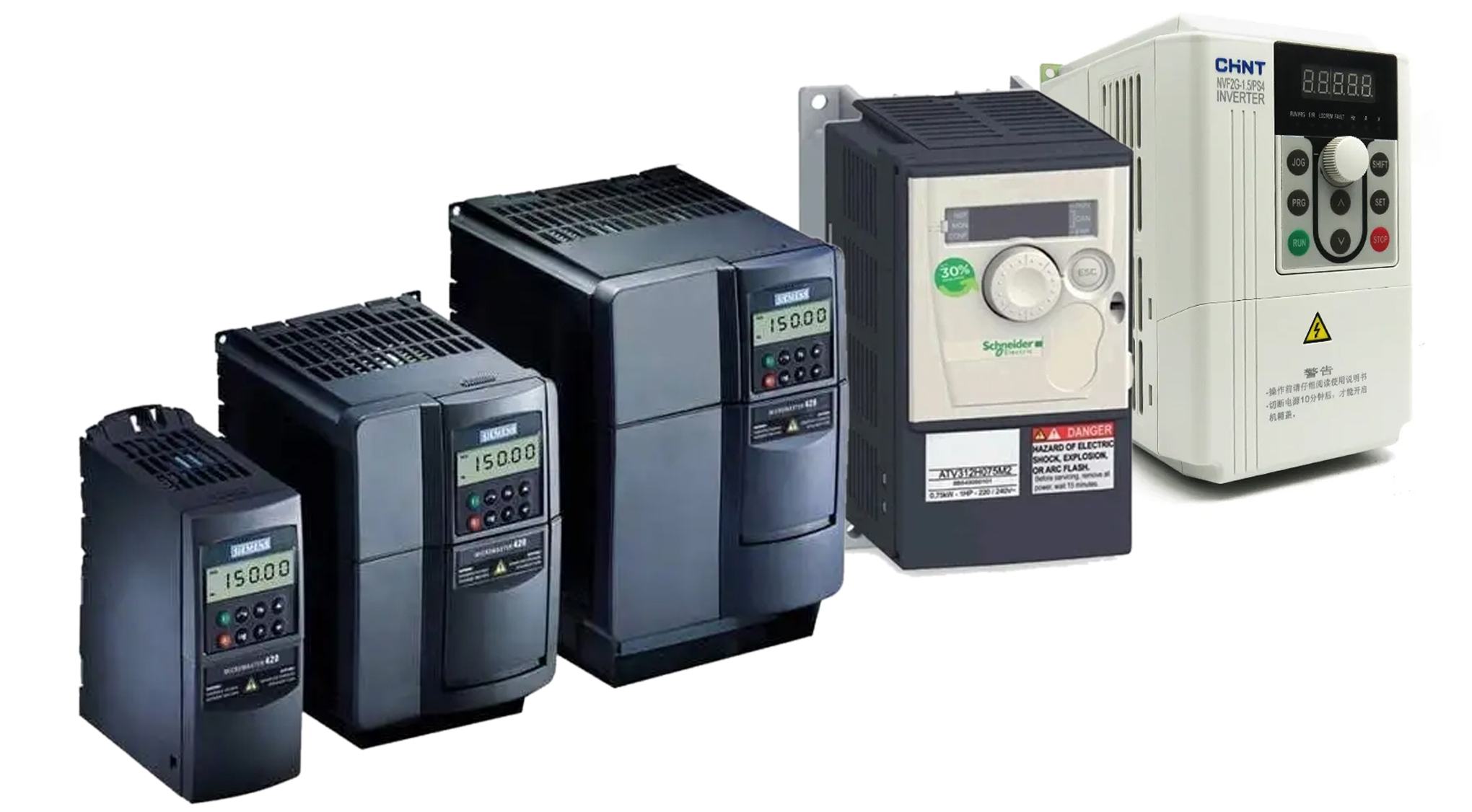

其中我司根据用户需求选用SIEMENS西门子变频器、Schneider施耐德变频器、正泰变频器等其它品牌变频器。

 变频器运用

变频器是变频柜的专用配套产品，其变频调速功能取决于内设变频器的规格型号和外围的配置状况。变频器柜根据用途的不同和功能的各异其差别也很大，一般根据要求定制。

变频控制柜采用封闭柜式结构，变频器面板外引至柜体外表可直接操作，根据需要可设置就地和远程控制或PC/PLC/DCS通讯控制,具有很直观的各种显示功能。

变频柜具有过载、短路、缺相保护以及泵体漏水，电机超温及漏电等多种保护功能及齐全的状态显示，并具备单泵及多泵控制工作模式，多种主备泵切换方式及各类起动方式。可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动控制。

变频柜主要用于调节设备的工作频率，减少能源损耗，能够平稳启动设备，减少设备直接启动时产生的大电流对电机的损害。

 控制类型

1、液位控制:该控制柜配高性能Key浮球开关，根据液位的高、低变化，自动控制给排水泵的开、停。

2、压力控制:外接电接点压力表或压力控制器，可根据管网压力的变化自动开泵、关泵，本型大量应用于生活给水及消防增压系统。

3、温度控制:外接温度控制器，根据设定的温度范围开泵或关泵，应用于恒温、热交换系统等需温度控制的场合。

4、时间控制:机箱面板设有时间设定按扭和显示器，用户可根据定时需要控制水泵的开启和关闭，适用于各种定时或有规律的间歇式工作方式的控制。

 技术特点

1、节约能源

变频器控制电机与传统控制的电机比较，能源节约是最有实际意义的，根据注水量、输油量需求来供给的电机工况是经济的运行状，即可节电48.8%

2、运行成本降低

传统电机的运行成本由三项组成:初始采购成本、维护成本和能源成本。其中能源成本大约占电机运行成本的77%。通过能源成本降低44.3%，再加上变频起动后对设备的冲击减少，维护和维修量也跟随降低，所以运行成本将大大降低。

3、提高压力控制精度

变频控制系统具有精确的压力控制能力。使电机的压力输出与系统所需的注水量相匹配。变频控制电机的输出量随着电机转速的改变而改变。由于变频控制电机速度的精度提高，所以它可以使管网的系统压力变化保持在3pisg变化范围，也就是0.2bar范围内，有效地提高了工况的质量。

4、延长电机的使用寿命

变频器从0HZ起动电机，它的起动加速时间可以调整，从而减少起动时对电机的电器部件和机械部件所造成的冲击，增强系统的可靠性，使电机的使用寿命延长。此外，变频控制能够减少机组起动时电流波动，这一波动电流会影响电网和其它设备的用电，变频器能够有效的将起动电流的峰值减少到最低程度。

5、低了电机的噪音

根据电机的工况要求，安装变频调速后，电机运转速度明显减慢，因此有效地降了电机运行时的噪音。

 运行条件

供电电源:市电、自备电网、柴油发电机组;三相交流380V,(-10%，+15%),50HZ

起动频率:可作频繁起动，建议每小时不超过20次。

防护等级:IP41或IP20

海拔不超过2000米(超过2000米应降容使用)、环境温度在-25℃--- +40℃之间、相对湿度不超过95%，无凝露。振动小于0.5G

板材材质：户内：冷轧钢，面板为ABS，乳白色，底部镀锌板材制作，暗装，暗装部份厚度≤8.5cm；户外：镀锌板喷塑。

厚度：壁挂δ≥1.5mm，落地δ≥2.0mm；

表面涂装：粉末喷涂。其中金属结构件，除外表的门和封板外，其余都经镀锌处理。

 产品应用

变频器控制柜广泛应用于电力、冶金、石油、石化、矿山、化工、建筑、建材、市政、军工业、轻工业、纺织印染、造纸制药等多个行业领域。
