系统说明

在工业生产领域中，称重系统应用非常广泛，在防爆领域采用的为防爆称重系统。防爆称重系统所配置的产品均取得相应的防爆合格证，防爆性能符合国家标准GB3836.1、2、4-2000的规定。防爆标志外围ExiaII CT5/Exd II BT4。它可广泛适用于各种工业生产领域中具有操作危险场所的称重计量。
防爆称重系统是在称重系统的基础上，配置了称重控制器、称重传感器、隔爆箱、防爆接线箱构成，符合生产工艺要求的控制系统。可方便的嵌入生产线。

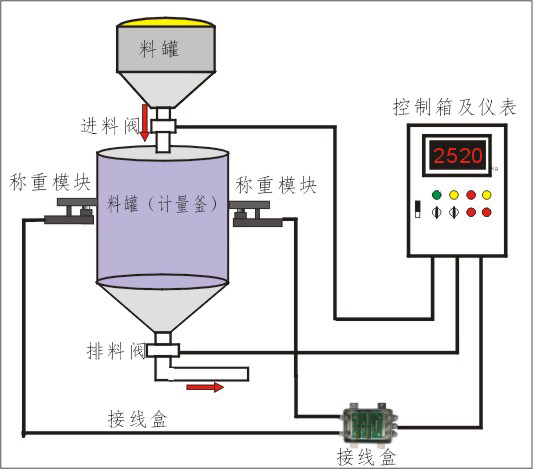

此称重系统通过称重控制器与配料罐（计量罐）称重传感器连接，采集数据，通过4-20mA或RS485信号输出传送至PLC、DCS控制系统等其他上位机监控系统。
在全自动配料控制系统的设计中，采用主从式结构，将多台称重控制器通过4-20mA或RS485信号与PLC/DCS系统连接，控制系统通过与上位机通信，进行实时数据监控及生产车间控制生产。

应用行业
   广泛应用于化工、冶金、水处理等行业的反应釜、配料罐、计量罐、槽罐称、储料罐、生产线、配要罐等防爆和非防爆场合。
 称重控制器

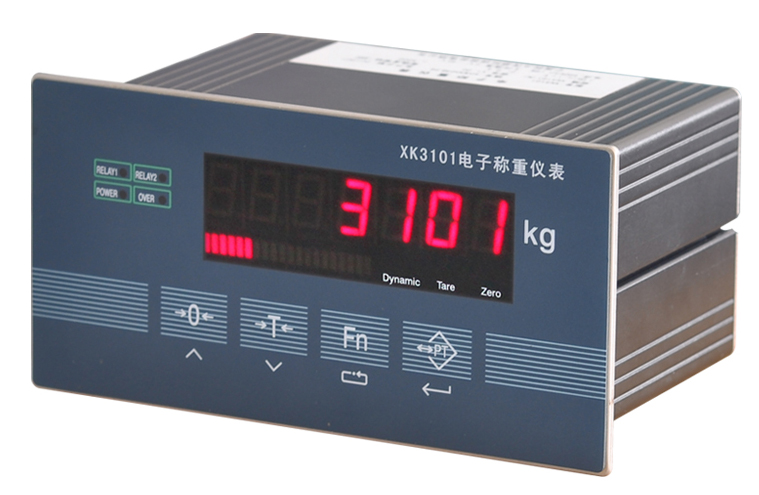

   XK3101-K是面向工业控制领域（或其他需要模拟量输出的应用场所）的电子称重仪表。前端信号处理采用高精度的24位专用A/D转换器，模拟信号输出采用16位的D/A转换器，具有RS232/RS485串行通讯接口，采用铝合金外壳，可方便的嵌入控制柜，可广泛用于水泥、化工、冶金等行业的称重系统。

主要特点
* Σ-△型A/D转换，分辨率：24位
* 更新速率可选择：6.25次/秒、12.5次/秒、25次/秒、50次/秒
* 两点（常开）继电器输出，输出模式可设定：重量分选模式与定值模式
* 隔离的数字通讯接口，可选择RS232与RS485两种方式
* 三种标定方法，适应多种场合下标定
* 可设定模拟输出类型：4～20mA、0～20mA、0～5V或0～10V
* 7位LED数码管显示，字高0.56寸
* 20段光柱指示

负载能力
激励电压：5.0VDC，可驱动6只350的模拟式传感器。
模拟电流输出：不大于500Ω
模拟电压输出：不小于200 KΩ
继电器触点容量：交流2A／250V，直流5A／120V

性能
输入灵敏度：大于1.5uV/d
非线性：优于0.01%FS

电源
电源电压范围：交流220V，频率50Hz/60Hz，最大功耗6瓦。仪表需要良好的接地线，并不可与电机、继电器或加热器等易产生电源噪声的设备共用一个电源。

温度和湿度
使用温度为：0°C~40°C，小于85％RH，无冷凝。
存贮温度为：-20°C~60°C，小于85％RH，无冷凝。

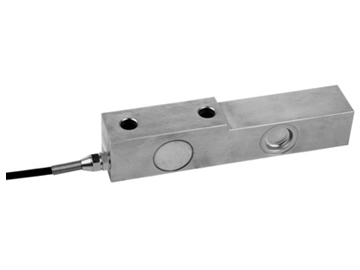

称重传感器

功能特点

1) 自稳定承压头设计，始终保持正确的加载位置，称重重复性好 ；

2) 配备可调式水平限位螺栓；
3) 维护方便，节约停机维护时间；
4) 适用于如输送滚道秤等有水平冲击力场合的称重和过程称重控制；
5) 接地装置，保护传感器免受电源浪涌冲击；
6)适用于如滚道秤等有水平冲击力场合的称重
7) 此安装结构紧凑，不需要安装其他配件；
8) 顶板上三个限位装置，做到控制秤台的水平移动；
9) 在采用四只模块的标准安装方式中，其中两只模块是三面限位，另外两只模块只在端部限位，通过这种方法使大部分水平冲击力都化解在传感器顶部。

技术参数
1、额定载荷：0.3、0.5、1、2、3、5、7.5、8、10、15、20、25t；
2、灵敏度：2.0±0.002mV/V；
3、精度等级：C2~C5；
4、零点平衡：±1%F.S；
5、零点温度影响：±0.02%F.S/10℃；
6、输出温度影响：±0.02%F.S/10℃；
7、输入阻抗：400±20Ω；
8、输出阻抗：352±3Ω；
9、温度补偿范围：-10℃~40℃；
10、工作温度范围：-30℃~70℃；
11、防火等级：IP67；IP68；
