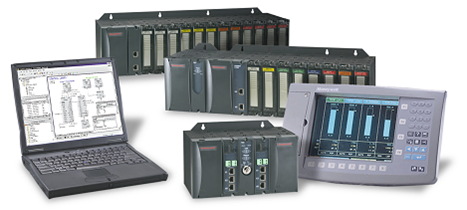

Experion HS/HC900 是 Honeywell 公司面向各种混合过程应用和设备集成控制的开放型控制系统。它采用功能强大的基于 MS Windows7 的服务器/ 客户机系统结构，以Honeywell自行开发的网络版厂景实时监控软件ExperionHS为系统应用管理层，以精炼设计的先进集成控制器HC900为设备控制层，为用户提供性价比优越的集散控制系统。

Experion HS/HC900 也是模块化结构，弹性规模设计；不但能完成先进过程控制和批量逻辑控制，还适合于数据采集；既可规模化分散联控，也能实现低成本单机配置；保留了以往DCS的成功设计特点，同时为配合信息技术的发展提供了全开放的数据结构、多媒体应用、现场总线和互联网接入。

Experion HS 概述

Experion HS是一种功能强大的多用途软件平台，它综合了监控和数据采集(SCADA)系统的各种创新的应用。以成熟的Experion 平台技术为基础进行构建，Experion HS 集成Honeywell HC900 混合控制器，以高性价比的过程控制为目标，为工业等相关行业用户提供从简单到复杂的全面解决方案。

Experion® HS 的基础结构能改善SCADA应用操作员的效率和生产率：

● 预制的标准显示画面 (包括过程组、点细目、趋势、报警、以及设定点程序画面) 减少了配置时间。

● 使用高级 HMIWeb 画面构建工具可以定制过程HMI ，以确保过程状态通俗易懂，并减少操作员错误。

● 用户可组态的下拉菜单和工具栏，可以简便直观地导航至所需的过程数据。

● 增强型趋势，可以有多达32支笔同时显示以及事件标识可用于操作员和过程事件，可以使操作员更加 全面地浏览整个过程。

● 内置的历史事件管理器可以收集历史数据与事件，从而可以快速访问可靠的、正确的过程数据。

● 采用以通用工业标准以及Microsoft Excel 嵌入为基础的开放式体系结构，从而在使用过程数据生成报 表方面具有更大的灵活性。

● 采用一体化组态环境，可以进行联机、脱机组态修改，以最大程度地减少过程中断。

● 数据点构建工具使用 HC Designer 标签输出文件，可用于标准和冗余 HC900 控制器，减少了组态成本。

 HC Designer 控制策略组态工具

HC Designer 混合控制设计软件是专用于HC900控制器的控制策略组态工具，是基于Windows的应用程序，简单易用，可通过以太网、串行端口或调制解调器连接操作，简化了控制器和操作员盘的组态。与带有双以太网功能的C70系列CPU一起使用时，HC Designer 混合控制设计软件支持对两个端讯端口的验证，可以与任一端口连接使用。这种控制器提供了先进的监控功能用于调试，允许通过软件改变运行模式设置，上载完整的、带注释的、图形化的控制器和操作员盘组态，以及提供一组增强型文件报表。

特点

HC900 混合控制器控制策略组态工具 — HC Designer 软件包括下列功能：

● 图型化的拖曳和软接线组态方式

● 支持Run运行模式下的在线编辑和下装功能

可以组态

a) HC900 控制器和操作员盘

b) 对等点对点数据交换

c) 操作员盘数据存储

d) 处方、设定点程序、设定点程序组和顺序控制

e) 报警、事件、电子邮件发送报警和事件

● 图形化功能模块组态、操作员盘配置和注释

● 允许使用“工作表”进行图形化组态分区，对多可达800个组态页

● 各种在线监控功能

● 5种缩放级别，用于细节查看

● 用于分析控制器、I/O、网络主机和控制器对等连接的在线诊断窗口

● 支持Windows NT、2000、Me和XP Professional

● 支持通过以太网、RS 485、RS-232直接或RS-232调制解调器连接的通讯方式来访问HC900控制器

 HC900 混合控制器功能

霍尼韦尔HC900混合控制器是一种先进的回路/逻辑混合型控制单元，采用模块化设计，满足各种过程处理设备对于控制和数据管理的需要。可选1042和559操作员盘或者HCi通用彩色触摸屏与控制器配套使用。操作员盘已经完全整合入控制器数据库，使用户的系统组态和系统集成所需的时间大为缩短。这种超强的混合设计，配以Honeywell经现场应用检验，深受好评的控制技术，为用户提供了过程控制最理想的解决方案。同时，由于采用开放的以太网连接及Modbus TCP 协议，可采用各种第三方HMI/SCADA软件实现网络接入。

功能汇总

● 非冗余和冗余结构

● 带自动自整定的PID控制

● 带远程I/O，多达1920点

● 布尔逻辑程序设计

● 100多种鲁棒的运算模块

● 先进浮点数学功能

● 大量的报警和事件监控

● 多达480路独立、通用模拟输入，960路高阶模拟量输入

● 远程I/O机架

● 带电I/O热插拔

● 数字I/O的on/off发光二极管指示灯

● 图形化功能模块组态 -400，2000或5000个模块

● 快速扫描 -27ms 逻辑，0.5 sec 模拟

● 使用Modbus/TCP开放的10MB或10/100MB以太网接口

● 通过以太网的对等通讯

● 根据权限E-mail发送报警/事件讯息

● 预置处方，设定点程序，顺序控制，设定点程序组

● 斜坡/保持设定点程序模块

● 带多路输出的设定点程序组模块

● 每个顺序控制模块带16路输出
