系统概述

工业控制组态软件是可以从可编程控制器、各种数据采集卡等现场设备中实时采集数据，发出控制命令并监控系统运行是否正常的一种软件包，组态软件能充分利用Windows强大的图形编辑功能，以动画方式显示监控设备的运行状态，方便地构成监控画面和实现控制功能，并可以生成报表、历史数据库等，为工业监控软件开发提供了便利的软件开发平台，从整体上提高了工控软件的质量。其设计思想应遵循以下原则:功能完备、方便直观、降低成本。

系统特点

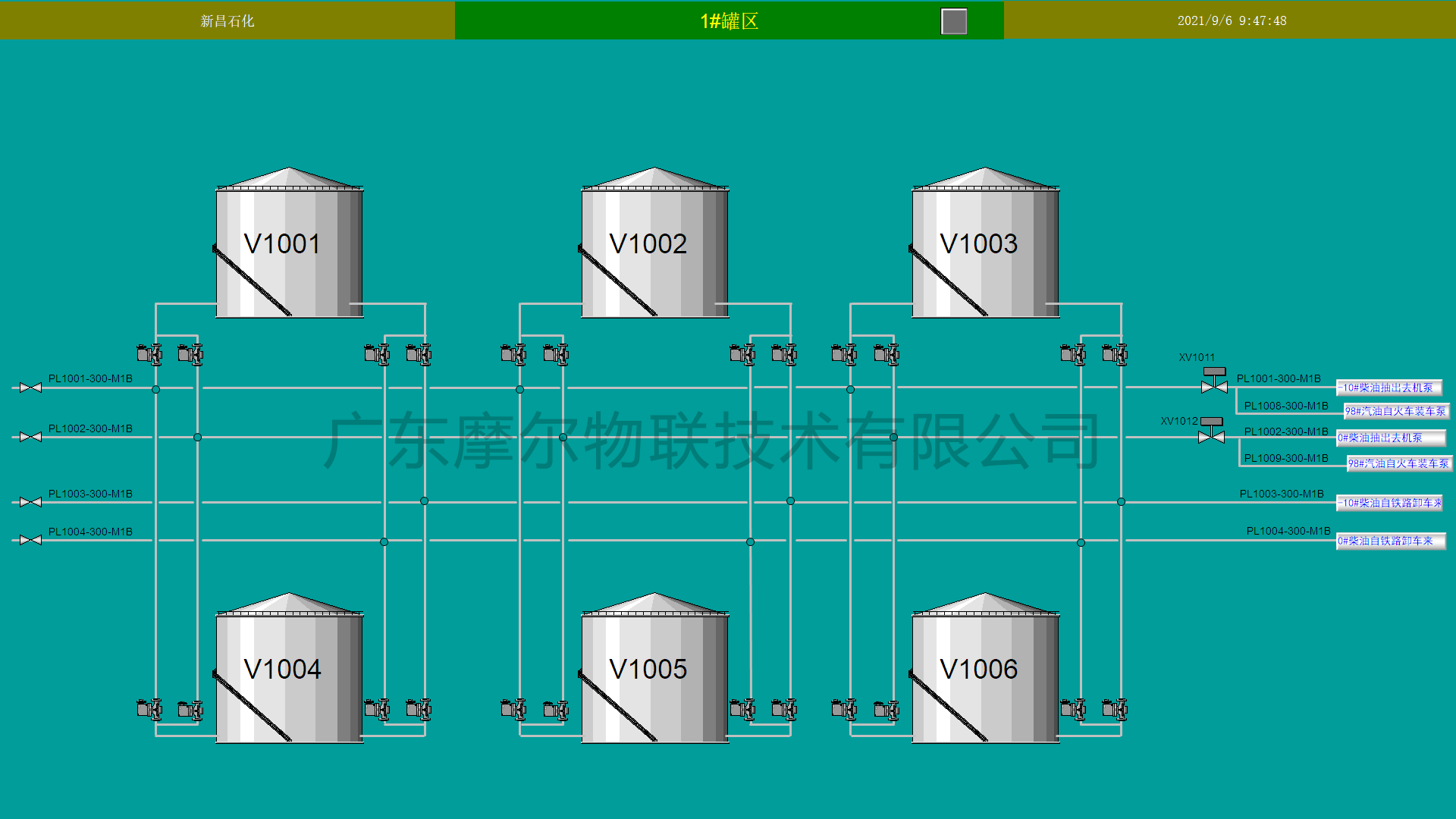

（1）、WinCC 的图形系统可在运行时处理画面上的所有输入和输出。通过 WinCC Graphics 丰富的图形库，可提高工程效率、加强企业工程标准化。通过集中设置和调色板可高效生成企业标准画面风格和元素，以应用于不同项目。

（2）、WinCC 运行语言面向全球语种，因此用户可在一个项目中同时使用多种语言，并可在运行中随时进行画面语言切换。就 GUI 语言而言，即用户编辑菜单语言：WinCC 欧洲版提供英、德、法、意、西五种组态界面语言；WinCC 亚洲版则集成了英语、简体/繁体中文、日文、韩文四种组态界面语言。WinCC 基本系统可应用于各种不同工艺功能和行业。

（3）、WinCC 还提供有用于连接 SIMATIC 控制器所需要的所有重要通信通道，如 PROFIBUS/PROFINET 和 OPC 以支持与不同厂商控制设备间的通信。WinCC V7 还增加了以下两种类型的通信驱动：

• Allen-Bradley Ethernet IP

• Modbus TCP/IP

（4）、WinCC 提供开放的接口、丰富的选件以及集成在基本系统中用于数据归档的微软 MS SQL Server，支持 IT 和商务集成。因而为构建企业的信息和管理中枢提供了基础及无限可能。

 用户管理

利用 WinCC User Administrator（用户管理器），可分配和控制用户的组态和运行时软件版访问权限。多达 128 个用户组，每组最多包含 128 个不同用户。可随时（甚至在操作过程中）可以为用户分配相应的 WinCC 功能访问权限，最多可划分 999 种不同授权。用户管理范围包含所有类型操作员站，如标准客户端、WebNavigator 和 DataMonitor 客户端。使用 SIMATIC Logon 还将 Windows 中的用户管理应用于整个工厂的集中用户管理。

报警记录

通过报警和消息，将停机时间缩短为最小，SIMATIC WinCC 不仅记录过程信号和本地事件，还将其存储在归档文件中，然后在需要时，通过过滤或分类加以利用。报警可以通过外部变量各个位的导出而产生（最多 32 位），也可以直接来自自动化系统的时间消息帧、或者是超出限定值时由模拟量报警而引发，抑或由于某个操作而导致报警（-> 操作消息）。操作员可以对每个报警进行组态，以便对其作出响应。

归档和记录报警

通过 Microsoft SQL 服务器来归档报警。可确保连续记录所有事件。系统出现报警事件时，例如，当报警发生时以及更改报警状态时，可对报警进行归档。

在消息序列报表中，可根据时间顺序选择性地记录报警。因此，系统可打印出所有当前正在待处理报警的所有状态变化（到达、离开和确认）。在报警归档报表中，可生成特定的归档报警视图。

统计分析

内置的多个统计功能可对过程状态进行综合分析。报警目标列表中显示了具体报警等待确认的平均时间和累积时间，并以类似方式显示其平均确认时间和累计确认时间。当然，也可按相关事件、消息位置和时间间隔，进行筛选，从而可快速确定生产中的症结和瓶颈所在。若想在报警视图内对报警进行分类，以进行分析，只需简单地选择列标题，选择所用分类条件（如“升序频率”）。

 报表记录系统

WinCC 集成记录系统，可用来打印来自 WinCC 或其它应用程序的数据。系统还可以打印运行时获得的数据，这些数据的布局可以使用不同的日志类型进行组态，从消息序列日志、系统消息日志和操作员日志，直至用户报表。可以将报表保存为文件，并在显示器上进行预览。当然，这些日志也可以按不同语种进行组态。

 处理大量数据的组态工具

WinCC 提供有基于 Microsoft Excel 的组态工具。用户可读入现有的项目并产生一些新项目。除过程连接和过程变量外，用户还可以编辑测量值归档、报警消息和文本库。并提供有一个类似的归档组态工具，来组态归档变量。表格的格式使用户能方便地进行编辑，包括自动填写。有经验的用户可以通过任何他们喜欢的方式扩展其功能，例如使用基于 VBA 的宏。
