浪涌保护器_广东摩尔

浪涌保护器

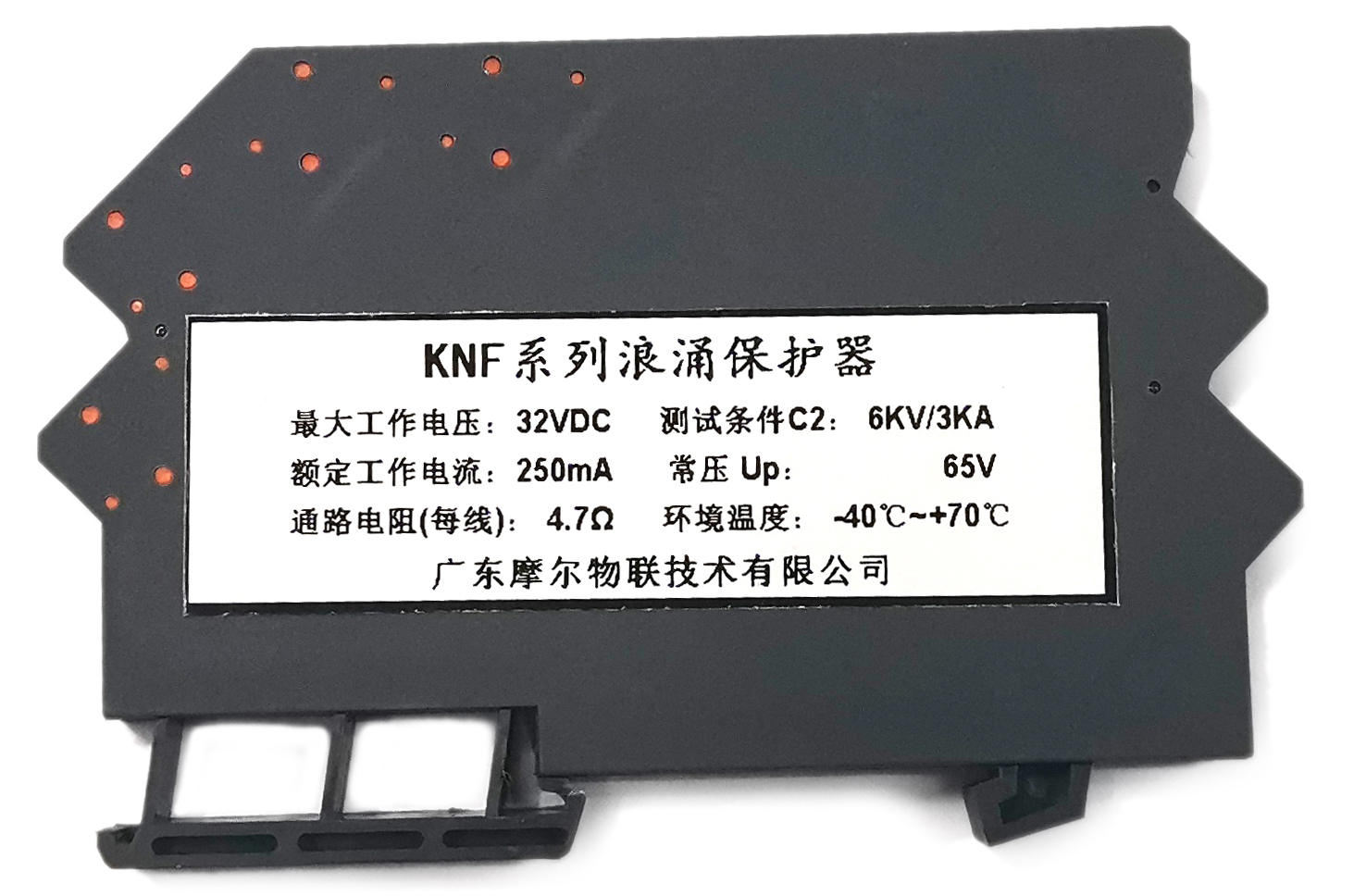

浪涌保护器(图1)

浪涌保护器在正常情况下，信号的工作电压低于启动电压，放电器件不启动，呈现高阻抗，回路的工作不受影响。当雷电过电压出现时，瞬态抑制二极管作为速度最快的元件，以纳秒级的速度首先启动，由于去耦元件的作用，在抑制二极管可能毁坏之前，放电电流随着幅度的上升转换到前置的放电路径上，即气体放电管启动，将大电流泄入大地。

技术要求
Us+△u≥UG
Us：瞬态抑制二极管上的电压
△u:去耦阻抗上的电压差
UG:气体放电管的动作电压
产品特征
保护电平低，响应速度快
高速电流泄放，放电容量高
通用技术参数
环境温度：-10OC～+50 OC
贮存：-40OC～+70 OC
相对湿度：10%-90%kpa
保护等级：IP20
外壳材料：阻燃ABS
工作场所要求：
防雷栅应安装在不含爆炸性气体的安全环境中，并不得有振动、冲击及周围环境中无强烈腐蚀的场所。
结构尺寸
Q型KNF过程控制信号防雷栅外壳由阻燃防弧塑料压制成型，整个防雷栅电路封于外壳内，并以阻燃环氧树脂浇封，以防止自身元件的非非正常接触和隔绝外界混触的可能性。
