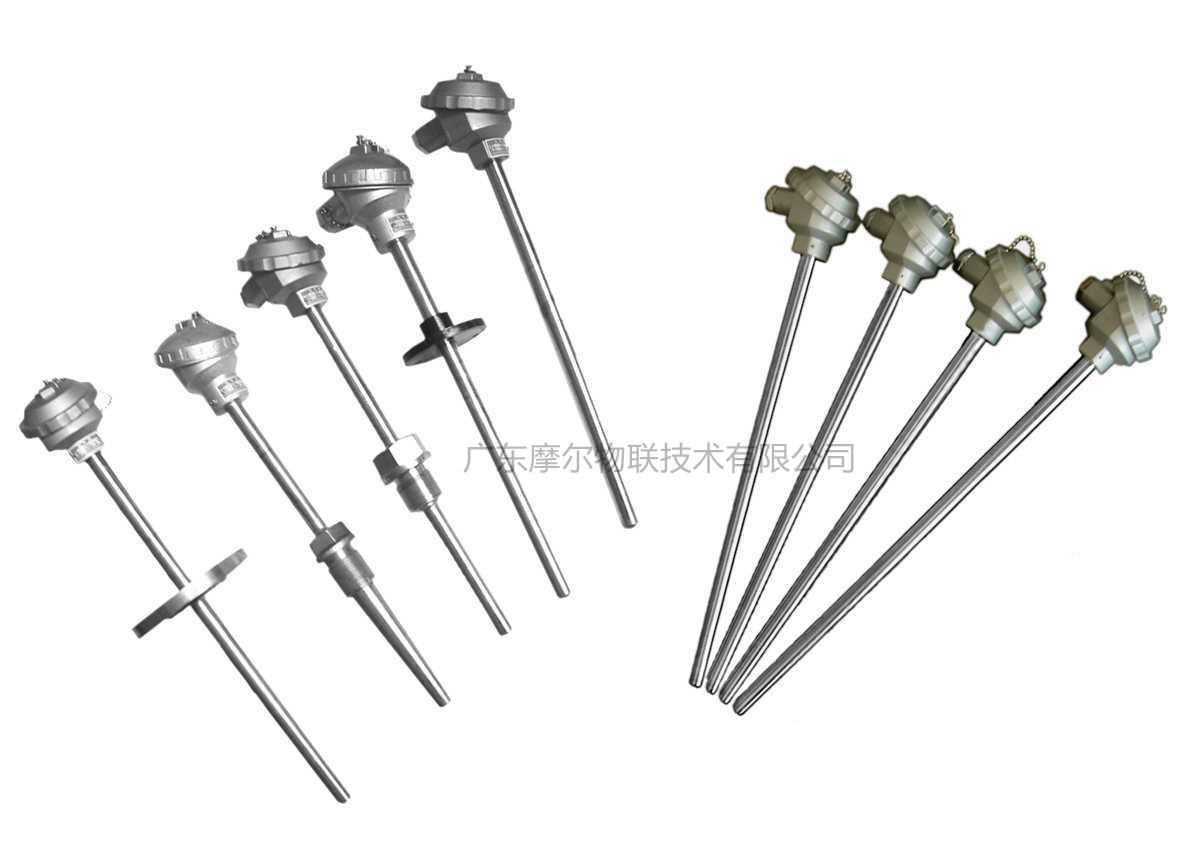

SPJWB系列一体化温度变送器是一种接触式温度测量现场用仪表，具有良好的电磁兼容、抗干扰性能和输出保护功能，通常与其相应的二次仪表或计算机采集测量系统配套使用，可准确测量-200℃～1600℃各种介质或物体的温度。

本系列产品参照并符合相关G B标准、J J G规程和I E C相关文件标准，并参考国内外同类产品的优点进行优化设计，使整个产品更加可靠、精确，非常适合各种现场环境的温度测量。

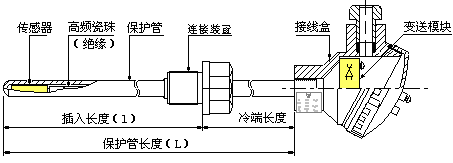

基本结构
基本结构：连接装置+接线盒+保护管+(传感器 +  变送模块)
长度表示方式：L=保护管总长×插入长度  （单位：mm ，密封面以下为插入长度）。
冷端长度
A 降低传导和辐射温度，保护模块电路，接线端和线缆；稳定热电偶参比端的温度。
b.冷端长度标准为150mm ，低于120℃的温度测量，冷端长度可以为100mm、50mm。
C大于250℃的温度测量，看温度对冷端影响情况适当加长，如（250mm、300mm）

过程连接：各种螺纹、活动螺纹、法兰、活动法兰等。
接线盒：防喷水型、隔爆型 Ex dIIBT4，外壳防护等级IP65
保护管：管径选择要考虑结构强度，热响应时间和可维护性；材料的耐温、机械强度和化学特性。
保护管直径≤8mm的产品不宜在有流速、搅动或压力场合使用；（铝装型可弯曲，相对耐震、耐压）
常用材料有不锈钢Or18N9T1; 中高温用高铝质瓷管、钢玉质瓷管。
可以定购各种结构、特殊材料的保护套管（高温、高压、耐磨、防化学腐蚀等）
传感器：传感器损耗品，高温和振动影响传感器寿命和产品的可靠性。

代号              输出                            准确度              供电       负载
A     4～20mA DC  二线制                0.5% 0.2%     24VDC    ≥650Ω
V     0～5V  DC   三线制                    0.5%             12VDC     2KΩ～200KΩ
D     RS485通讯 （MODBUS RTU)    0.5% 0.2%    12VDC    64点

根据使用方需要的量程、准确度和使用环境，由制造部门确定产品内部采用的传感器。一般按0.5%准确度的产品供货，需要0.2%准确度的产品定货时注明。

内置的变送模块相关性能        电路整体注封固化：适应潮湿、盐雾、粉尘、腐蚀、震动环境
供电 ：12～32VDC              准确度：0.2%   0.05%           电路温度：±0.005%/℃
使用环境温度：-30℃～85℃     使用相对温度5%RH～85%RH
极性保护、防过流、防过压      防浪涌、抗电磁干扰             本安型 ExiaiCT4
输出保护、传感器异常判断功能：传感器开路时输出＞23mA ＜25mA，传感器短路时输出≤3.8mA
