一、 概述

磁致伸缩传感器是应用“磁致伸缩”技术研制而成。它具有精度高、分辨率高、重复性好、稳定可靠、非接触式测量、寿命长、安装方便、环境适应性强等特点。它的输出信号是一个真正的绝对位置输出，而不是比例的或需要再放大处理的信号，所以不存在信号漂移或变值的情况，因此不必像其它液位、位移传感器一样需要定期重标和维护；正是因为它的输出信号为绝对数值，所以即使电源中断重接也不会对数据接收构成问题，更无须重新归回零位。它可广泛应用于石油、化工、电力、制药、食品、饮料、工程机械等行业的各种液罐的液位、机械位移的测量和控制。

二、工作原理

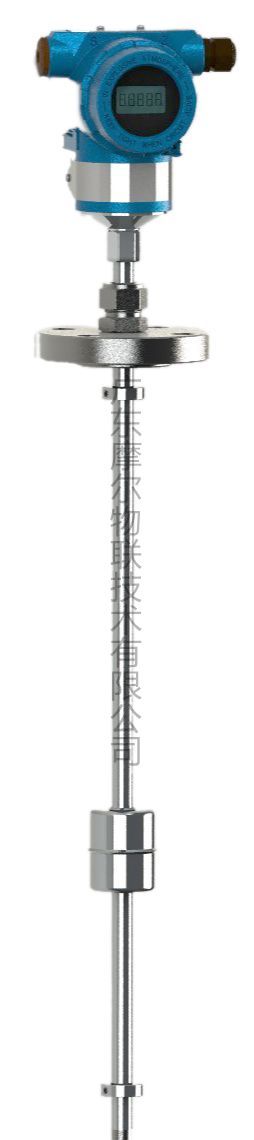

磁致伸缩液位、位移传感器的工作原理如图一。该产品主要由测杆、电子仓和套在测杆上的非接触的浮球或磁环（内装有磁铁）组成。测杆内装有磁致伸缩管（波导管），测杆由不导磁的不锈钢管制成，可靠地保护了波导管。工作时，由电子仓内电子电路产生一起始脉冲，此起始脉冲在波导管中传输时，同时产生了一沿波导管方向前进的旋转磁场，当这个磁场与磁环中的永久磁场相遇时，产生磁致伸缩效应，使波导管发生扭动，这一扭动被安装在电子仓内的拾能机构所感知并转换成相应的电流脉冲，通过电子电路计算出两个脉冲之间的时间差，即可精确地测出被测介质的液位高度或机械位移量。

三、主要技术参数

1． 液位量程范围（mm）80~18000(也可根据用户要求定制)

2． 位移量程范围（mm）80~ 5000 (也可根据用户要求定制)

输出形式/工作电压：

A.  模拟输出信号  0～5V/+24VDC+10%、0～10V/+24VDC+10%、（-5～+5）V/+15VDC+10%、（-10～+10）V/+15VDC+10%或4-20mA/+24VDC+10%

3．工作温度：T1：0～70℃  T2：-25～+80℃  T3：-40～+85℃

4．储存温度：-40～100℃

5． 纹波：低噪音环境     小于2mVrms

          伺服工作状态  （80～1600mm）小于6mVrms

          伺服工作状态 （1600～5000mm）小于10mVrms

性能指标

非线性误差（±%FS）：0.05

重复性误差：  优于0.01%FS

分辨率：      优于0.01%FS

迟滞：        优于0.01%FS

温度影响：+0.007% FS /℃

零点调整范围： 20%FS

满量程调整范围： ±10%FS

频率响应时间：0.2～5ms

结构特性

测杆材料： 0Cr18Ni9（304）

316L不锈钢(特殊定制)

304外包聚四氟乙烯防腐套管（防腐型）

电子仓外壳材料： 1Cr18Ni9（304）

1Cr18Ni9Ti外罩尼龙保护罩（防腐型）

连接形式：

螺纹连接：   M18×1.5；M20×1.5；3/4-16UNF（英制）

法兰材料：1Cr18Ni9Ti；聚四氟乙烯（防腐型）

引线方式：PVC屏蔽电缆线（默认长度：2.8m，也可根据用户要求提供）

防爆标志： EXdⅡBT6

外壳防护等级:IP65
